Fackverksmast COMPACT
COMPACT är en fackverksmast som består av helsvetsades sektioner som kan anpassas och byggas efter behov upp till 42 meter. Masten är 3-sidig och tillverkad av rundstång. Fackversmasten kan användas som belysningsmast för vägar, parkeringar, idrottsplatser, hamnar m.m.
Fackverksmaster användas som bärare av belysning som strålkastare samt teknisk utrustning som övervakningskameror och telekom.
Till COMPACT serien finns ett omfattande program av standard tillbehör inkluderande fundament, strålkastarbalkar, strålkastarfästen, strålkastarkronor, skåpsfästen, klätterhinder m.m. Utöver detta levererar vi kund- och projektspecifika tillbehör enligt kunds önskemål.
Om ingen av våra standard master passar så kontakta oss så hjälper vi er med en special mast. Vi har lång erfarenhet av konstruktion.
Tveka inte att kontakta oss på 08-203360 eller via info@svenskinfrateknik.se så står vi till tjänst med att hitta den optimala masten för dina unika krav.

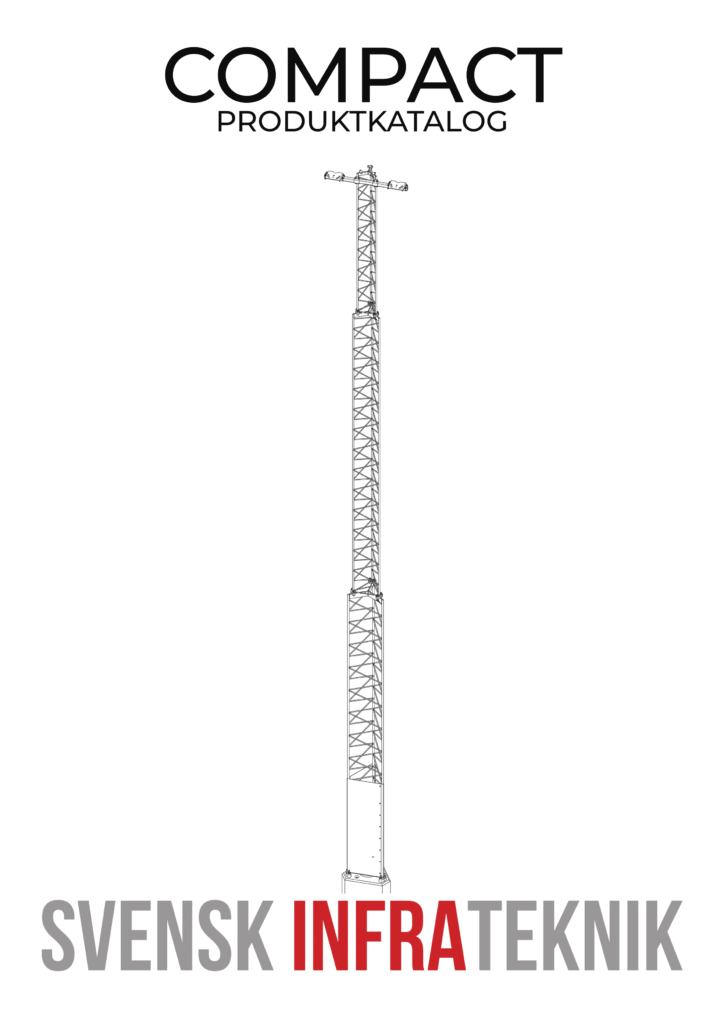

Katalog COMPACT

Montageanvisning
8 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100060227 | COMPACT 6/227 | 6 | 227 | 227 | 6/300 | MSL100060300 | |
TCL100060338 | COMPACT 6/338 | 6 | 338 | 338 | 6/400 | MSL100060400 | |
TCL100060475 | COMPACT 6/475 | 6 | 475 | 475 | 6/500 | MSL100060500 | |
TCL100060620 | COMPACT 6/620 | 6 | 620 | 620 | 6/600 | MSL100060600 | |
TCL100060782 | COMPACT 6/782 | 6 | 782 | 782 | 6/800 | MSL100060800 | |
TCL100060965 | COMPACT 6/965 | 6 | 965 | 965 | 6/1000 | MSL100061000 | |
TCL100061165 | COMPACT 6/1165 | 6 | 1165 | 1165 | 6/1200 | MSL100061200 |
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100080338 | COMPACT 8/338 | 8 | 338 | 227 | 8/400 | MSL100080400 | |
TCL100080475 | COMPACT 8/475 | 8 | 475 | 338 | 8/500 | MSL100080500 | |
9 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100090338 | COMPACT 9/338 | 9 | 338 | 227 | 9/400 | MSL100090400 | |
TCL100080475 | COMPACT 9/475 | 9 | 475 | 338 | 9/500 | MSL100090500 | |
10 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100100338 | COMPACT 10/338 | 10 | 338 | 227 | 10/400 | MSL100100400 | |
TCL100100475 | COMPACT 10/475 | 10 | 475 | 338 | 10/500 | MSL100100500 |
12 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100120338 | COMPACT 12/338 | 12 | 338 | 227 | 12/400 | MSL100120400 | |
TCL100120475 | COMPACT 12/475 | 12 | 475 | 338 | 12/500 | MSL100120500 | |
TCL100120620 | COMPACT 12/620 | 12 | 620 | 475 | 12/600 | MSL100120600 | |
TCL100120782 | COMPACT 12/782 | 12 | 782 | 620 | 12/800 | MSL100120800 | |
TCL100120965 | COMPACT 12/965 | 12 | 965 | 782 | 12/1000 | MSL100121000 | |
TCL100121165 | COMPACT 12/1165 | 12 | 1165 | 965 | 12/1200 | MSL100121200 |
14 meters fackveksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100140475 | COMPACT 14/475 | 14 | 475 | 227 | 14/500 | MSL100140500 | |
TCL100140620 | COMPACT 14/620 | 14 | 620 | 338 | 14/600 | MSL100140600 | |
15 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100150338 | COMPACT 15/338 | 15 | 338 | 227 | MSL100150400 | ||
TCL100150475 | COMPACT 15/475 | 15 | 475 | 227 | 15/500 | MSL100150500 | |
TCL100150620 | COMPACT 15/620 | 15 | 620 | 338 | 15/600 | MSL100150600 |
16 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100160475 | COMPACT 16/475 | 16 | 475 | 227 | 16/500 | MSL100160500 | |
TCL100160620 | COMPACT 16/620 | 16 | 620 | 338 | 16/600 | MSL100160600 |
18 meter fackverksmast
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100180475 | COMPACT 18/475 | 18 | 475 | 227 | 18/475 | TCL100180475 | |
TCL100180620 | COMPACT 18/620 | 18 | 620 | 338 | 18/620 | MSL100180600 | |
TCL100180782 | COMPACT 18/782 | 18 | 782 | 475 | 18/782 | MSL100180800 | |
TCL100180965 | COMPACT 18/965 | 18 | 965 | 620 | 18/965 | MSL100181000 | |
TCL100181165 | COMPACT 18/1165 | 18 | 1165 | 782 | 18/1165 | MSL100181200 |
20 meters fackverksmast
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100200620 | COMPACT 20/620 | 20 | 620 | 227 | 20/600 | MSL100200600 | |
TCL100200782 | COMPACT 20/782 | 20 | 782 | 338 | 20/800 | MSL100200800 |
21 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100210620 | COMPACT 21/620 | 21 | 620 | 227 | 21/600 | MSL100210600 | |
TCL100210782 | COMPACT 21/782 | 21 | 782 | 338 | 21/800 | MSL100210800 | |
22 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100220620 | COMPACT 22/620 | 22 | 620 | 227 | 22/600 | MSL100220600 | |
TCL100220782 | COMPACT 22/782 | 22 | 782 | 338 | 22/800 | MSL100220800 |
24 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad | Produktritning |
---|---|---|---|---|---|---|---|
TCL100240620 | COMPACT 24/620 | 24 | 620 | 227 | 24/600 | MSL100240600 | |
TCL100240782 | COMPACT 24/782 | 24 | 782 | 338 | 24/800 | MSL100240800 | |
TCL100240965 | COMPACT 24/965 | 24 | 965 | 475 | 24/1000 | MSL100241000 | |
TCL100241165 | COMPACT 24/1165 | 24 | 1165 | 620 | 24/1200 | MSL100241200 |
26 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100260782 | COMPACT 26/782 | 26 | 782 | 227 | 26/800 | |
TCL100260965 | COMPACT 26/965 | 26 | 965 | 338 | 26/1000 |
27 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100270782 | COMPACT 27/782 | 27 | 782 | 227 | 27/800 | |
TCL100270965 | COMPACT 27/965 | 27 | 965 | 338 | 27/1000 |
28 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100280782 | COMPACT 28/782 | 28 | 782 | 227 | 28/800 | |
TCL100280965 | COMPACT 28/965 | 28 | 965 | 338 | 28/1000 | |
30 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100300782 | COMPACT 30/782 | 30 | 782 | 227 | 30/800 | |
TCL100300965 | COMPACT 30/965 | 30 | 965 | 338 | 30/1000 | |
TCL100301165 | COMPACT 30/1165 | 30 | 1165 | 475 | 30/1200 |
32 meters fackverksmaster
Art.nr: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|
TCL100320965 | COMPACT 32/965 | 32 | 965 | 227 | |
TCL100321165 | COMPACT 32/1165 | 32 | 1165 | 338 |
33 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100320965 | COMPACT 33/965 | 33 | 965 | 227 | ||
TCL100321165 | COMPACT 33/1165 | 33 | 1165 | 338 |
34 meters fackverksmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100340965 | COMPACT 34/965 | 34 | 965 | 227 | ||
TCL100341165 | COMPACT 34/1165 | 34 | 1165 | 338 |
36 meters fackverkmaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100360965 | COMPACT 36/965 | 36 | 965 | 227 | 36/1000 | |
TCL100361165 | COMPACT 36/1165 | 36 | 1165 | 338 | 36/1200 |
42 meters fackverkamaster
Art.nr: | E-nummer: | Benämning | Höjd (m) | Basmått | Toppmått | Produktblad |
---|---|---|---|---|---|---|
TCL100421165 | COMPACT 42/1165 | 42 | 1165 | 227 | 42/1200 |
